O que faz um braço em queda durar de 6 a 8 anos?

O equipamento de tecelagem industrial é tão confiável quanto o seu componente mais fraco. Nos sistemas de derramamento maquinetado e jacquard, obraço derramadosuporta um nível de estresse mecânico que a maioria das peças de máquinas nunca experimenta — milhões de ciclos alternativos, cargas laterais sustentadas e exposição constante a poeira de fibra e resíduos de lubrificante. Nesse contexto, obter de 6 a 8 anos de vida útil ininterrupta de um único componente não é um acidente. É o resultado direto de engenharia deliberada, seleção de materiais premium e uma filosofia de produção construída em torno do desempenho industrial de longo prazo.

NoEquipamento têxtil Co. de Changshu Changxin, Ltd., nossa equipe de engenharia passou décadas estudando exatamente o que separa um braço de eliminação que falha aos 18 meses de outro que ainda funciona com precisão no sétimo ano. As respostas consistentemente voltam aos mesmos cinco fatores: composição da liga, dureza superficial, precisão dimensional, equilíbrio dinâmico e resistência à fadiga sob carregamento cíclico. Este artigo analisa cada um desses fatores em profundidade, explica as especificações por trás de nossos produtos e fornece a estrutura técnica para avaliar com confiança qualquer compra de braço de corte.

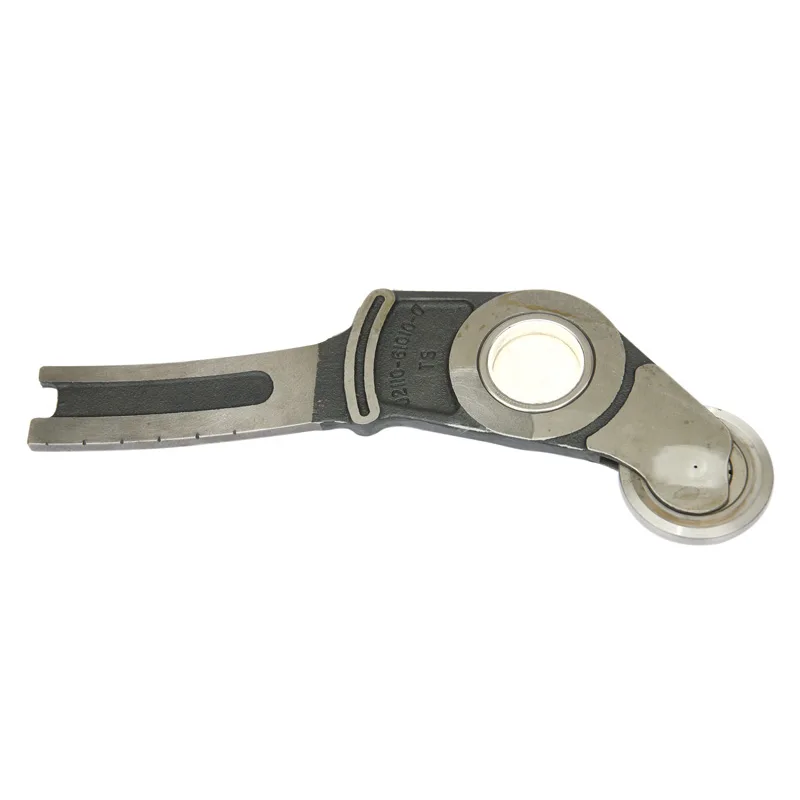

Quais materiais determinam a vida útil central de um braço de descarte?

A seleção do material é o fator mais decisivo na duração do desempenho de um braço de desprendimento sob condições de produção. Uma peça que parece idêntica externamente pode se comportar de maneira totalmente diferente dependendo da liga utilizada, do tratamento térmico aplicado e do método de acabamento superficial escolhido. Na Changshu Changxin Textile Equipment Co., Ltd., nossos protocolos de fornecimento e teste de materiais são construídos em torno de um objetivo: produzir componentes que mantenham a estabilidade dimensional e a integridade da superfície ao longo de centenas de milhões de ciclos.

O braço de derramamento opera em um ambiente mecanicamente agressivo. Cada ciclo introduz tensão de flexão, carga de torção e forças de impacto na junta pivô. Durante um turno de produção padrão de 16 horas, um tear maquinetado típico submeterá o braço de corte a entre 800.000 e 1,2 milhão de ciclos de carga. Multiplique isso por um ano de produção de 300 dias e você verá mais de 350 milhões de ciclos anualmente. Somente materiais projetados para resistência à fadiga de alto ciclo podem sobreviver a essa carga de trabalho sem desenvolver microfissuras ou desvio dimensional.

Nossos braços de derramamento são produzidos usando as seguintes especificações de materiais:

• Liga de aço de alta resistência com teor de carbono de 0,38% a 0,45%, proporcionando a dureza fundamental necessária para interfaces de pivô e rolamento
• Adições controladas de manganês e cromo que melhoram a temperabilidade e garantem dureza uniforme em seções transversais mais espessas
• Endurecimento da camada até uma dureza superficial de HRC 58 a 62 em todas as faces de contato, com uma profundidade de camada de 0,8 mm a 1,2 mm que resiste à fragmentação sob cargas de impacto
• Dureza do núcleo mantida em HRC 30 a 38, preservando a tenacidade e a resistência ao impacto enquanto a superfície resiste à abrasão
• Estrutura de base normalizada e temperada que elimina tensões residuais de fundição antes do início da usinagem final

O resultado é um componente com um exterior duro e resistente ao desgaste e um núcleo resistente e resistente a rachaduras. Essa estrutura de propriedades duplas é o que permite que nosso braço de desprendimento absorva milhares de ciclos de impacto por hora sem lascar ou fraturar em pontos de concentração de tensão.

Além do próprio aço, a qualidade das buchas de bronze ou polímero usadas nas juntas pivotantes desempenha um papel importante na longevidade. Nossa fábrica utiliza buchas compostas autolubrificantes em interfaces de alta carga, reduzindo significativamente a carga de manutenção e evitando o desgaste metal-metal que destrói conjuntos mais baratos nos primeiros dois anos de serviço.

Quais são as principais especificações técnicas que você deve avaliar?

Comprar um braço de corte com base apenas no preço é uma das decisões mais caras que um gerente de fábrica pode tomar. O custo real de um componente é calculado ao longo de toda a sua vida útil, incluindo tempo de inatividade não planejado, mão de obra de substituição e defeitos de qualidade gerados durante o período em que um componente desgastado ainda está funcionando, mas não funciona mais com precisão. Compreender as especificações técnicas que se correlacionam com a longa vida útil permite que as equipes de compras tomem decisões com base no custo total de propriedade e não no preço unitário.

Nossa equipe de engenharia na Changxin Textile publica fichas técnicas completas para cada modelo de braço de corte que produzimos. As especificações a seguir são aquelas que nossos clientes identificam consistentemente como mais críticas ao avaliar a qualidade dos componentes:

Precisão Dimensional e Tolerâncias Geométricas

• Tolerância do diâmetro do furo do pivô: classe H6 (normalmente entre mais 0 e mais 19 mícrons para um furo de 25 mm)
• Tolerância de comprimento total: mais ou menos 0,05 mm em toda a extensão do braço
• Retidão do corpo do braço: desvio máximo de 0,02 mm por 100 mm de comprimento
• Paralelismo entre as faces superiores e inferiores do pivô: dentro de 0,015 mm
• Perpendicularidade dos furos dos pinos de conexão à superfície de referência: dentro de 0,02 mm

Desempenho de carga e fadiga

• Capacidade nominal de carga estática no ponto de articulação: mínimo de 1.800N
• Classificação de fadiga dinâmica: 500 milhões de ciclos a 1.200N sem início de trinca superficial
• Resistência ao impacto: Valor de impacto Charpy V-notch de 45 J/cm2 no mínimo no núcleo
• Rigidez à flexão: deflexão sob carga nominal não deve exceder 0,03 mm no meio do vão

Qualidade de Superfície e Revestimento

• Rugosidade superficial Ra em interfaces de pivô: 0,4 a 0,8 mícron
• Rugosidade superficial Ra em faces sem contato: 1,6 a 3,2 mícrons
• Adesão do revestimento: camada de fosfato de 2 a 5 mícrons, resistência à névoa salina mínima de 72 horas

Esses números não são metas de marketing. Eles representam valores de desempenho medidos e verificados através de testes de terceiros no laboratório de qualidade com certificação ISO da nossa fábrica. Cada lote de produção passa por inspeção de amostragem em relação a esses parâmetros antes da aprovação do envio ser concedida.

Como o processo de fabricação afeta a durabilidade a longo prazo?

Dois braços de descarte feitos de matéria-prima idêntica podem ter desempenho muito diferente em serviço se o processo de fabricação que os moldou for inconsistente. Tolerâncias de usinagem de precisão, uniformidade de tratamento térmico, parâmetros de retificação e protocolos de inspeção final deixam assinaturas permanentes na peça acabada. Essas assinaturas suportam uma longa vida útil ou prejudicam-na desde o primeiro dia de instalação.

Nosso processo de produção na Changshu Changxin Textile Equipment Co., Ltd. segue uma sequência estrita projetada para incorporar qualidade ao componente em todas as etapas, em vez de tentar inspecioná-lo no final. As principais etapas do processo e suas implicações de qualidade são descritas abaixo:

• Produção em branco forjado:Todos os braços de derramamento começam como peças forjadas em matriz fechada, não como peças fundidas ou barras cortadas. O forjamento alinha o fluxo de grãos do metal ao longo do eixo de tensão primário do braço, melhorando a resistência à fadiga em 30% a 40% em comparação com peças de barra usinadas equivalentes.
• Usinagem grosseira:Os blanks são usinados em bruto para deixar um estoque de 0,5 mm a 0,8 mm em todas as superfícies críticas. Este estoque é removido após o tratamento térmico para eliminar qualquer distorção introduzida pelo ciclo térmico.
• Endurecimento da caixa:As peças são carburizadas a 920 graus C em um forno de atmosfera controlada e depois temperadas em óleo. O potencial de carbono da atmosfera é monitorado continuamente para manter a composição do caso dentro das especificações. A variação do lote na dureza superficial é mantida em mais ou menos 1 ponto HRC.
• Tratamento criogênico:Após a têmpera, os modelos selecionados de alto desempenho passam por tratamento criogênico a menos 80 graus C para transformar a austenita residual em martensita, melhorando a estabilidade dimensional e a resistência ao desgaste ao longo de toda a vida útil.
• Moagem de precisão:Todos os furos de pivô e faces de contato são retificados até a tolerância final após tratamento térmico. As retificadoras cilíndricas CNC com medição em processo mantêm tolerâncias de furo em mais ou menos 5 mícrons de forma consistente durante toda a produção.
• Verificação de saldo dinâmico:Cada braço acabado é verificado quanto à distribuição de massa para garantir que não introduza vibração na velocidade operacional.
• Inspeção 100% dimensional:Cada braço de desprendimento que sai de nossa fábrica é medido em relação a 12 dimensões críticas antes de ser embalado. As peças fora da tolerância são colocadas em quarentena e descartadas, e não retrabalhadas e enviadas.

Este nível de controle de processo é o que separa um braço que se desprende, que atinge de 6 a 8 anos de serviço, daquele que desenvolve folga excessiva na junta pivô após 18 meses. O desvio dimensional em um pivô desgastado se traduz diretamente em erros de geometria, aumento da tensão na estrutura do liço e, em última análise, defeitos no tecido que geram reclamações dos clientes muito antes de o braço realmente falhar mecanicamente.

Por que a maioria das quedas de armas falham antes do tempo?

Compreender os modos de falha é tão importante quanto compreender o que constitui um bom produto. Nas nossas décadas de trabalho com fábricas têxteis na Ásia, Europa e América do Sul, os padrões de falha prematura dos braços são notavelmente consistentes. A maioria das falhas se enquadra em uma das quatro categorias: atalhos metalúrgicos, imprecisão geométrica, instalação incorreta e gerenciamento inadequado de lubrificação. Cada um desses modos de falha é evitável.

A análise a seguir identifica as causas principais que nossa equipe de serviço técnico encontra com mais frequência, juntamente com os sintomas observáveis ​​que indicam que cada modo de falha está se desenvolvendo:

Atalhos Metalúrgicos

• Substituição de aço carbono por aço-liga para reduzir o custo do material, resultando em dureza insuficiente e desgaste rápido no furo do pivô
• Profundidade da caixa insuficiente (abaixo de 0,6 mm) que permite que a dureza da superfície se desgaste dentro de 12 a 18 meses sob carga total de produção
• Ciclos de revenido ignorados ou abreviados que deixam tensão de tração residual na superfície, tornando-a quebradiça e propensa a microfissuras sob carga de impacto
• Sintoma observável: desgaste acelerado do furo visível após 6 a 12 meses, muitas vezes acompanhado por batidas audíveis durante a formação do galpão

Imprecisão geométrica

• Furos usinados com tamanho maior ou fora do formato redondo, criando contato pontual com o eixo pivô em vez de contato circunferencial total, concentrando a tensão e acelerando o desgaste em um fator de 3 a 5
• Desalinhamento angular do corpo do braço causando distribuição desigual de carga na interface do rolamento
• Sintoma observável: padrão de desgaste assimétrico no furo, muitas vezes combinado com corrosão por atrito precoce na zona de contato carregada

Instalação incorreta

• Ajustes interferentes montados sem diferencial de temperatura ou equipamento de prensa hidráulica, gerando tensões de tração no furo que reduzem a vida útil efetiva em fadiga do componente
• Torque incorreto nos fixadores nas juntas articuladas, levando a micro-fretting na interface de fixação
• Sintoma observável: rachaduras na borda do furo, normalmente aparecendo nas primeiras 500 horas de operação

Falha na lubrificação

• Viscosidade do lubrificante incorreta para a temperatura e velocidade de operação, causando condições limite de lubrificação sob carga
• Intervalos de relubrificação estendidos que permitem a quebra do filme lubrificante e permitem o contato metal com metal
• Sintoma observável: descoloração por calor na área de articulação, resíduos de desgaste no lubrificante e aumento da temperatura operacional medida no bloco de articulação

Nossos projetos de braços de derramamento incorporam recursos desenvolvidos especificamente para mitigar esses modos de falha. Buchas autolubrificantes no pivô, reservatórios generosos de lubrificante nos locais dos niples de lubrificação e chanfros de furo ampliado que orientam a montagem sem gerar tensão nas bordas são todos recursos padrão em nossos componentes.

Como a manutenção adequada pode prolongar a vida útil para 8 anos ou mais?

Mesmo o braço de eliminação da mais alta qualidade terá um desempenho inferior ao seu potencial se o regime de manutenção ao seu redor for mal gerido. Por outro lado, um programa de manutenção preventiva bem executado pode prolongar a vida útil muito além da referência de 6 a 8 anos, reduzindo o custo total dos componentes e melhorando simultaneamente a disponibilidade do tear. Nossa fábrica fornece a cada cliente um guia de manutenção detalhado, adaptado ao seu modelo específico de tear e ambiente de produção.

As atividades de manutenção que têm maior impacto na vida útil são simples de implementar e não requerem nenhum equipamento especializado além do que qualquer departamento de manutenção bem equipado já possui.

Cronograma de Lubrificação

• Verifique a acessibilidade do bico de lubrificação e confirme se todos os pontos de lubrificação estão desobstruídos e aceitando graxa a cada intervalo de serviço de 250 horas
• Aplique 2 a 3 gramas de graxa complexa de lítio NLGI Grau 2 em cada ponto de articulação em intervalos de 500 horas sob condições normais de produção
• Reduza o intervalo de relubrificação para 250 horas em ambientes de alta temperatura acima de 35 graus C ou ambientes com muita poeira com fibra transportada pelo ar acima de 5mg/m3
• Lave e substitua a graxa anualmente, independentemente da condição aparente, pois a graxa oxidada perde a resistência do filme mesmo quando parece visualmente inalterada

Protocolo de Inspeção

• Verifique a folga do furo do pivô a cada intervalo de 1.000 horas usando um medidor de avanço/não avanço. Substitua o braço se a folga exceder 0,06 mm
• Inspecione o corpo do braço quanto a rachaduras na superfície usando inspeção com corante penetrante a cada intervalo de 2.000 horas em teares de alta velocidade acima de 500 RPM
• Verifique a precisão da geometria do galpão em relação aos dados originais de comissionamento a cada intervalo de 500 horas. O desvio geométrico superior a 2 mm na estrutura do liço indica desgaste nos componentes do pivô
• Verifique o torque dos fixadores em todas as conexões articuladas a cada 250 horas. Reaperte conforme a especificação se algum fixador apresentar menos de 80% do torque original

Controles Ambientais

• Mantenha a temperatura ambiente da tecelagem abaixo de 35°C para evitar a degradação do lubrificante e os efeitos da expansão térmica nas folgas dos furos
• Faça a manutenção regular dos sistemas de filtragem de ar no tear para minimizar a fibra abrasiva e a contaminação por poeira do mecanismo de desprendimento
• Armazene os braços de proteção sobressalentes em sua embalagem original em um ambiente seco e com temperatura controlada para evitar a corrosão das superfícies usinadas antes da instalação

As usinas que seguem esse cronograma de manutenção relatam consistentemente perdas na vida útil do braço na faixa superior de 6 a 8 anos. Vários de nossos clientes de longo prazo que operam componentes da Changshu Changxin Textile Equipment Co., Ltd. em ambientes bem conservados documentaram vidas úteis superiores a 9 anos em modelos de tear de alta qualidade. A combinação da nossa qualidade de fabricação e um programa de manutenção disciplinado é o que torna esses resultados alcançáveis.

Resumo

Um braço de eliminação que oferece de 6 a 8 anos de serviço confiável não é produto do acaso. É o resultado de uma abordagem consistente e disciplinada à ciência dos materiais, precisão de fabricação, controle de qualidade e manutenção de campo. Cada elemento do nosso processo de design e produção na Changshu Changxin Textile Equipment Co., Ltd. é orientado para essa meta de vida útil, porque nossos clientes nos medem não pelo custo de compra de nossos componentes, mas pelo custo de aquisição ao longo de sua vida útil completa.

Os principais fatores que determinam se um braço de desprendimento atinge esse valor de referência são claros e mensuráveis: seleção da liga, dureza e profundidade da caixa, precisão dimensional, estrutura do grão forjado, resistência à fadiga e a qualidade do programa de manutenção que envolve o componente em serviço. Nossos produtos são projetados e fabricados para se destacarem em cada uma dessas dimensões, e nossa equipe de suporte técnico está disponível para ajudar sua equipe de manutenção a otimizar o ambiente operacional para maximizar a vida útil dos componentes.

Se o seu fornecedor atual não puder fornecer as certificações de materiais, registros de inspeção dimensional e dados de testes de fadiga que respaldam as reivindicações de vida útil de seus componentes, isso é um sinal significativo. Fornecemos toda essa documentação como parte padrão de cada pedido que enviamos.
